1 系統の HDMI 信号を 5 台まで分配

HDCP 対応、4K 非対応

入力 30ｍ、出力 10m まで対応

●映像信号方式
TMDS 信号（デジタルRGB/YPbPr）ピクセルクロック25MHz ～ 165MHz (TMDS クロック 25MHz ～ 225MHz)
D1～D5 相当のHDMI 信号および、VGA@60 ～ UXGA@60、WUXGA@60(RB）、2,048 x 1,152@60(RB)のPC 信号にも自動対応
HDMI 信号の36ビットまでのディープカラー信号または、24ビットフルカラー DVI Rev1.0 規格準拠信号に対応

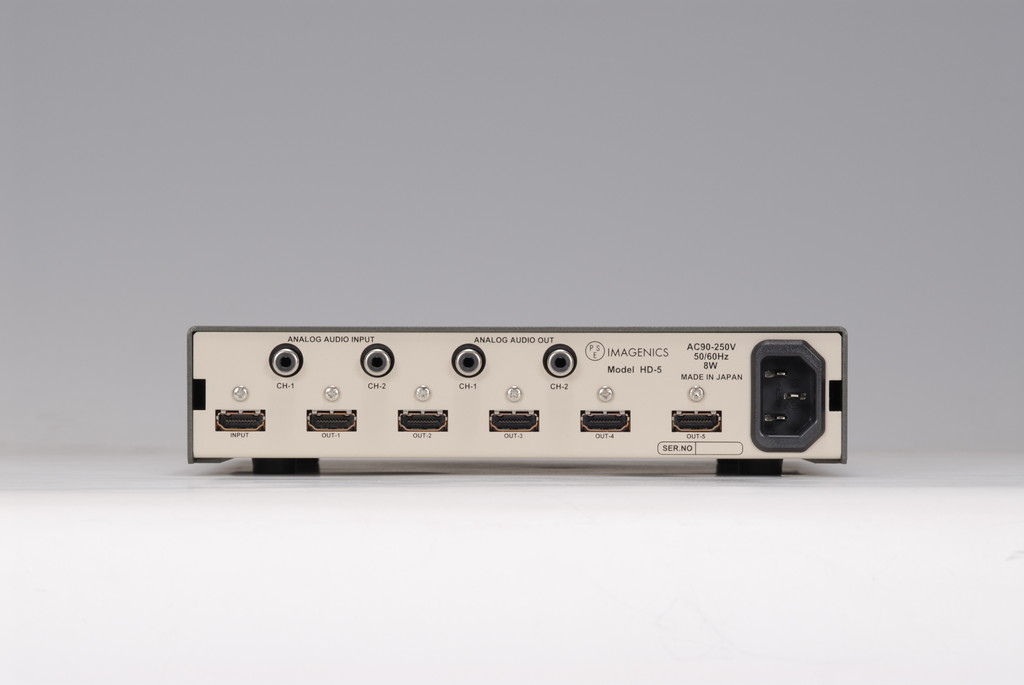

●デジタル入力
HDMI-A 19 ピンコネクタ1系統（HDCP対応、DVI信号入力可能）
●デジタル出力
HDMI-A 19 ピンコネクタ1系統5分配（個別にHDCP 対応、個別にDVI 信号出力可能）
●入力ケーブル補償範囲
1m ～ 30m 弊社製HDMI 長尺ケーブルにて
●出力プリエンファシス設定範囲
1m ～ 10m（弊社製HDMIケーブルにて）
●出力プリエンファシス機能のON/OFFを出力系統別に設定可能
※出力プリエンファシス機能はシステム調整用です。通常は初期値のOFFで使用します。
●EDIDエミュレーション機能
OUT-1接続のEDIDデータをコピー使用するか、内蔵データを選択して使用
●アナログ音声機能（エンベデッド、デエンベデッド動作時を含む）
入力端子：-10dBu 約50kΩ 不平衡 2チャンネル 1系統
（RCAピンジャック×2）
出力端子：-10dBu(10kΩ以上負荷時)
ローインピーダンス 不平衡 2チャンネル 1系統（RCAピンジャック×2）
周波数特性：20Hz ～ 20kHzにて、-1dB ～ +1 dB
最大入力レベル：+10dBu
(HDMIエンベデット音声出力0dBFs出力時を含む)
最大出力レベル：+10dBu
(HDMIエンベデット音声の0dBFs入力時を含む)
●音声サンプリング周波数
デエンベデッド時：24bit 32kHz ～ 96 kHz リニアPCM方式
エンベデッド時：24bit 48kHz リニアPCM方式（HDMI信号入力
時は、HDMI信号のFSと同一周波数）
●その他機能
・オンスクリーンメニュー設定による各設定（無信号入力時も可）
・設定内容のバックアップ、YPbPr⇔RGBカラースペース変換機能
(出力端子毎)
・HDMI⇔DVI信号変換機能（出力端子毎）
・内蔵テストパターンおよびテスト音声発生機能
（入力無信号時も可）
・入出力状態の各種インフォメーション表示機能
・HDCP 非対応化動作設定
・入出力HDMI 信号のアナライザー機能
●電源
AC90V ～ AC250V 50Hz・60Hz
●消費電力
8W (最大)
